作為龍門吊上常用的起升機構，鋼絲繩電動葫蘆也需要有安防護全裝置保護設備的安全運行，有些朋友對電動葫蘆斷火限位器不是太了解，不明白“斷火”的意思。小編為大家介紹下龍門吊電動葫蘆斷火限位器的工作原理、作用以及保養調整。

龍門吊電動葫蘆斷火限位器的結構：

電動葫蘆斷火限位器是安裝在起升電機機座上，與電動葫蘆自身的限位桿配套使用，從而達到上升、下降雙向限位的目的。

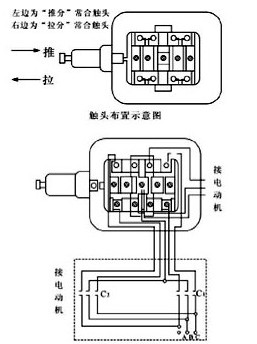

斷火限位裝置由斷火限位器和導桿組成。斷火限位器安裝于起升電動機接線盒上，用于起升機構的上下限位保護。

龍門吊斷火限位器工作原理：

鋼絲繩導繩器卡板撥動導桿進而帶動斷火限位開關切斷起升電動機電源。

龍門吊電動葫蘆斷火限位器的作用：

斷火限位器實際是行程開關的一種，斷火就是切斷電源。行程開關只是控制接觸器的線圈，如果接觸器本身出了為題。行程開關就起不到保護作用了。斷火限位器是機械式保護，接線正確的話。它可以起到保護。斷火限位器是限制鋼絲繩只能在一定范圍內提升或下降的一個保險機構，在鋼絲繩導程器接觸到斷火限位器時，電動葫蘆會自動停止。

龍門吊電動葫蘆斷火限位器的保養與調整：

斷火限位器的調整是通過調整限位桿上的兩個撞塊實現的。調整的方法是：松開撞塊上的螺釘，撞塊分置于導繩器卡板兩側，卡板能自如的推動撞塊移動。啟動電機開始起升，卡板推動上限撞塊移動，升至吊鉤滑輪外殼上沿距卷筒外殼下沿150mm～50mm時，停止上升，點動下降按鈕，導繩器向回移動10mm左右時，停機，移動上限撞塊靠近卡板，旋緊螺釘即可。

下限位置的調整同上，只是方向相反，但必須保證吊鉤處于最低位置時，卷筒上留有3圈以上鋼絲繩。調整完后，可空載試吊數次，驗證上、下限位是否符合要求。鋼絲繩電動葫蘆在出廠前一般都會進行調整，客戶可以放心使用，如果有什么疑問，歡迎和我們溝通聯系。
